Q37系列吊钩式抛丸机

文章出处:未知 作者:admin 时间:2016-02-23 15:51

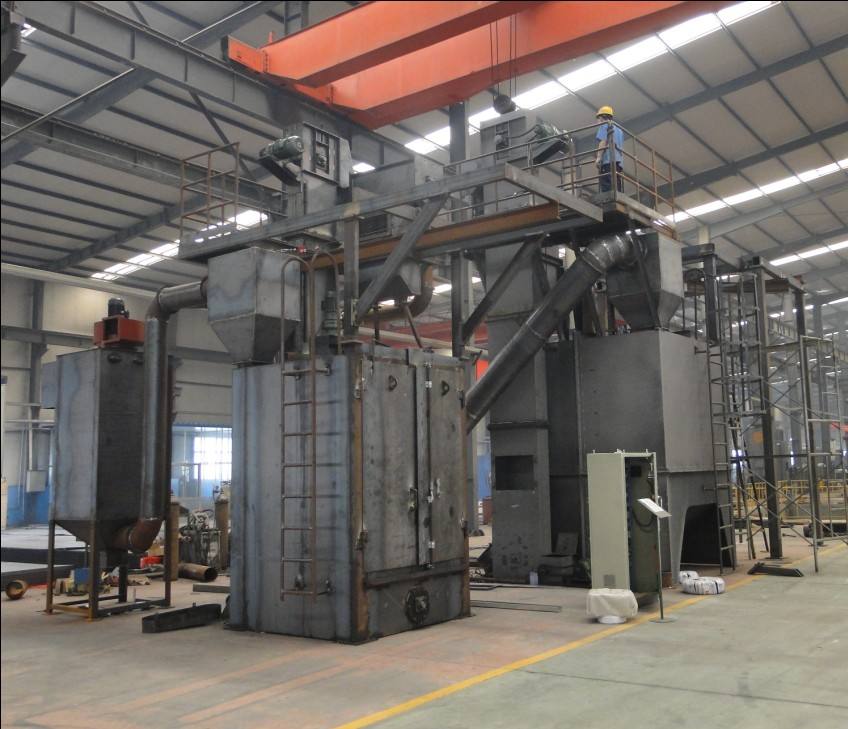

Q37系列吊钩式抛丸机

Q37系列吊钩式抛丸机


Q37系列吊钩式抛丸机
一、吊钩式抛丸机产品简介
Q37系列吊钩式抛丸机分为Q376、Q378、Q3710等等系列。它适用于对大型铸件、结构件的清理。通过抛丸清理,不但可以去除工件表面的粘砂、铁锈、氧化皮、污物等,使工件表面呈现金属本色,消除工件内部应力,提高工件抗疲劳性能,增加工件喷漆时的漆膜附着力,并最终达到提高工件表面及内在质量的目的。

二、吊钩式抛丸机产品特点
吊钩式抛丸清理机具有抛丸量大,清理效率高,室内有效空间大,结构紧凑,且采用无地坑形式,对清理工件的外形结构无特殊要求,可一机多用,该系列产品广泛应用于机械制造业及铸造业。
1、抛丸室体及抛丸器的布置方式均经过计算机三维动态抛射仿真后确定。
2、采用瑞士+GF+•DISA公司技术的ZLQ034型高抛射速度抛丸器,能显著地提高清理效率、获得满意的清理质量。
3、分离装置采用国际上最先进的满幕帘流幕滚筒筛选式丸渣分离器,能显著提高分离效果。
4、采用气动大门,密封性好,开关灵活。

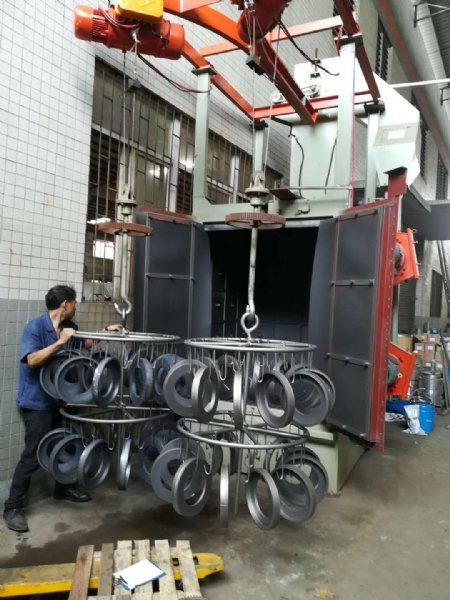

5、吊钩具有自动升降、行走和自转功能。
6、除尘系统选用重力除尘器+HL24滤筒式除尘器的二级过滤系统。排放浓度≤80 mg/m3。
7、弹丸循环系统安装脉冲检测装置和止退机构,时时检测部件的工作状态,实现自动报警并停机的功能。
8、抛丸室内,抛丸热区采用ZGMn13高强度、高耐磨性、高韧性防护板,使用寿命3年以上,其余为65Mn锰钢板。

三、吊钩式抛丸机的用途
吊钩通过式抛丸机可用于对机械制造(包括轻工机械、建筑机械、工程机械、矿山机械等)、压力容器、汽车、船舶、建筑、化工、电机、机床等行业的中小型铸锻件进行表面清理或强化,用于提高产品零部件的外观质量和表面工艺状态。

四、Q37系列吊钩式抛丸机技术参数



型号





最大清理重量(kg)





清理工件尺寸(mm)





抛丸量(kg/min)





提升机提升量(T/h)





分离器分离量(T/h)





整机功率(kw)





通风量(m3/h)



Q376

500

Φ600×1200

2×200

24

24

22.5

4000

Q376B

600

Φ700×1200

2×200

24

24

23.5

4000

Q378

800

Φ1000×1600

2×250

30

30

39.65

5000

Q3710

1000

Φ1200×1800

2×250

30

30

47.5

5000

Q3720

2000

Φ1400×2200

3×250

45

45

56.2

9000

Q3730

3000

Φ1600×2300

3×250

45

45

65.45

11000

Q3750

5000

Φ1800×2500

4×250

60

60

85.45

14000

Q37100

10000

Φ3000×3000

5×250

75

75

97.65

16000
